Ich habe im Moment aber auch eine Variante eines doch alternativ sehr preiswerten Ventils aus China im Test was nur 1/3 der Bürkert Ventile kostet, das macht bisher einen guten Eindruck in nächster Zeit mehr dazu.
Was ich beim nächsten GSE aber anders machen würde, wäre das ich für das Ablass / Entankungsventil) eine preisgünstigere Variante einsetzen würde, denn das Ventil benötigt man ja nur um im Notfall das ablassen des N2O aus dem betankten Motor zu realisieren. Falls diese Ventil dann nicht mehr sicher schließen würde, wäre das nicht schlimm da es ja nur das eine mal im Notfall benötigt wird... Nach dem Einsatz könnte es ohne Probleme enteist und getestet werden. Geändert von Andreas B. am 14. Juni 2018 um 23:59 |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642896
[
15. Juni 2018 um 00:03]
Also das Betankungsventil immer hochwertig auslegen !!! Die Entankung darf ruhig billig ausfallen
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642897
[
15. Juni 2018 um 00:07]

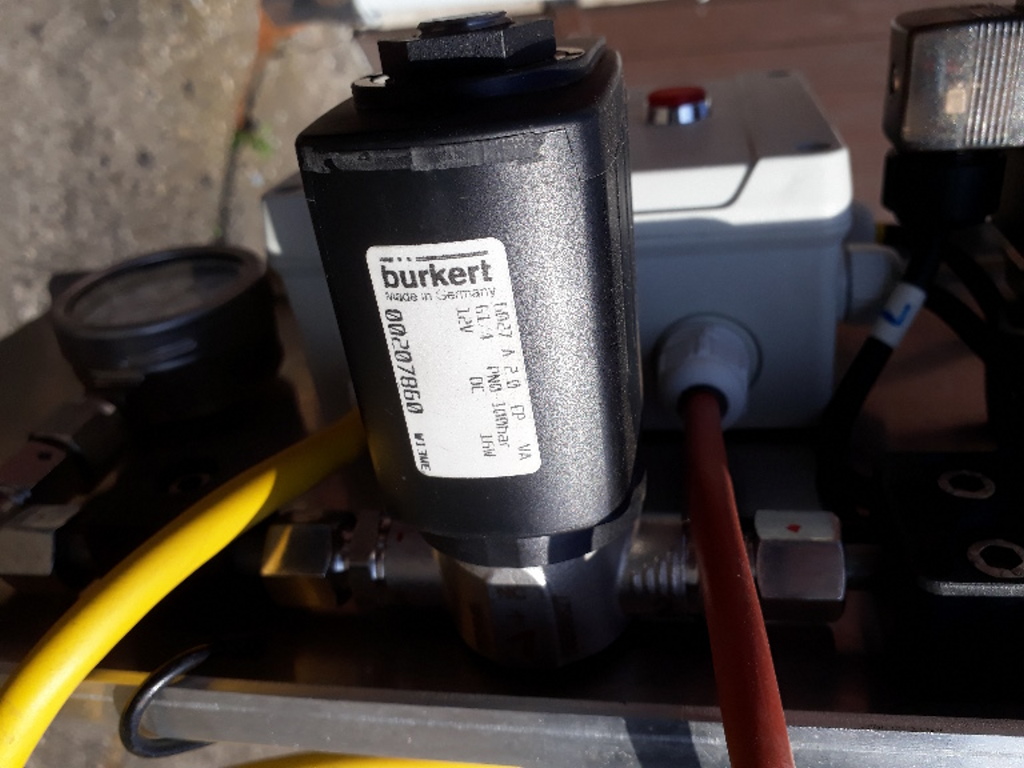

Hier die Bürkert Ventile...
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642898
[
15. Juni 2018 um 00:11]
Damit das hier aber nicht so einseitig wird, fragt ruhig wenn etwas unklar ist...!
|
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 7642899
[
15. Juni 2018 um 08:01]

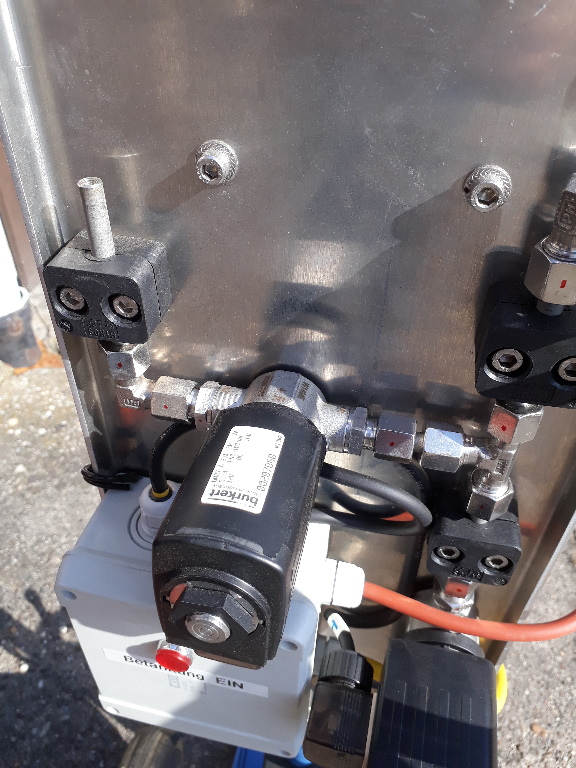

Die Rohre und Verschraubungen (Schneidring?) sind alle aus Edelstahl?
Oliver |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642902
[
15. Juni 2018 um 23:00]
Zitat: Ja, alles komplett aus Edelstahl  ! Die Verschraubungen sind Schneidringverschraubungenund die Rohre alle 6mm V2A. |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642903
[
16. Juni 2018 um 00:23]
Umfangreiche Datenblätter des von mir verwendeten Magnetventils vom Typ: 6027
findet ihr unter http://www.burkert.com Andreas Geändert von Andreas B. am 16. Juni 2018 um 00:25 |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642905
[
16. Juni 2018 um 00:38]

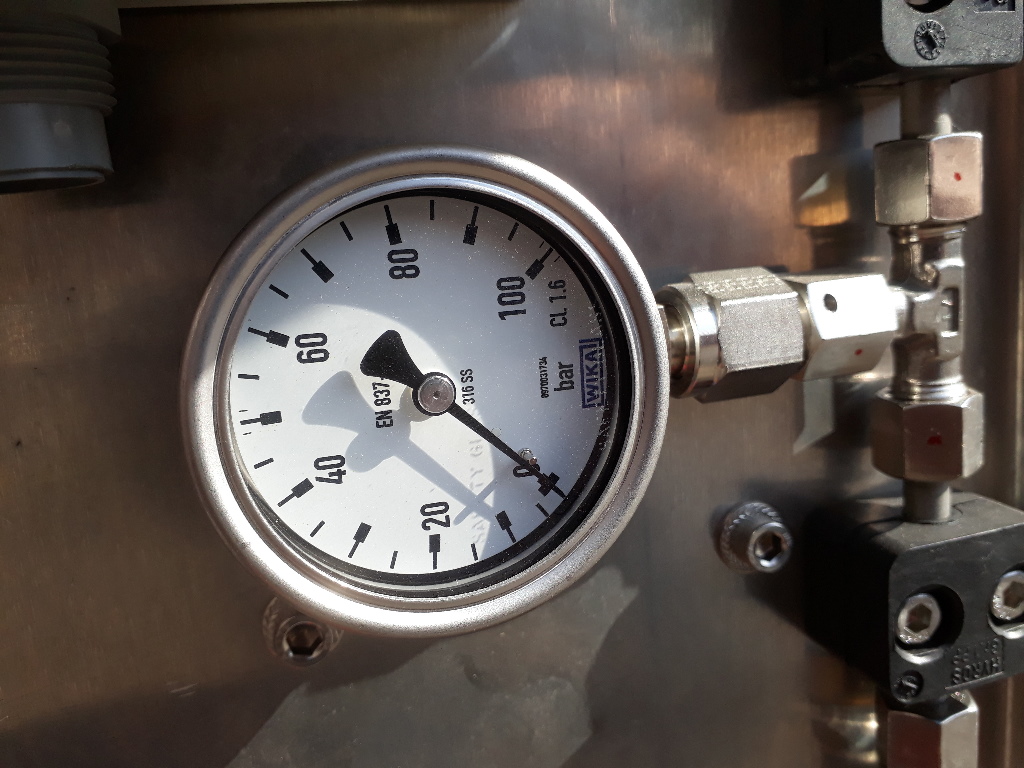

Zum Manometer, also da habe ich mich ebenfalls für ein hochwertiges Druckmessgerät vom deutschen Markenhersteller WIKA http://www.wika.de vom Typ MS 10063ES entschieden. Der Meßbereich ist 0-100bar und das ganze in der Chemieausführung komplett aus Edelstahl mit Sicherheitsglasscheibe und natürlich ohne Glükolfüllung…!
Qualität hat leider auch hier seinen Preis und schlägt mit ca. 120 Euro zu Buche. |
|
Rolli
Grand Master of Rocketry Registriert seit: Sep 2000 Wohnort: Halberstadt Verein: AGM TRA#09555 L2, T2 Beiträge: 3035 Status: Offline |
Beitrag 7642908
[
16. Juni 2018 um 16:20]
@ Andreas,
ich habe ja zum RJD18 Deine ausgefeilte Technik betr. Hybrid bestaunen und bewundern können. Ganz große Klasse! Vor allem alles kompatibel zu deutschen Standart was Maße, Anschlussgewinde etc. betrifft. Ich bin in großer Versuchung voll auf Hybrid umzusteigen. Was mich noch zögern läßt, ist, dass ich von Fabian nichts mehr höre betreffs seines Online-Shops, wo er sozusagen einen deutschen 38mm Hybridmotor anbieten wollte, mit metrischen Maßen. Wieder einen amerikanischen Hybrid-Motor zu kaufen, läßt mich zögern. Ich will da endlich raus aus der Zwangslage. Grüße Rolli |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642914
[
17. Juni 2018 um 19:54]
Zitat: Naja, das muss ich etwas korrigieren! Richtig ist, das es mir wichtig war ein GSE zu bauen mit Material welches ich alles ohne Probleme in DL kaufen kann und was von der Qualität sehr hochwertig und langlebig ist. Da wollte ich bewusst nichts aus den USA importieren! Bei den Hybridmotoren macht es natürlich wenig Sinn unser metrisches System durchsetzen zu wollen... Da müssen wir nun einmal die in unserer Szene üblichen 38 und 54mm Rohre verwenden und können nicht auf 40,50 und 60mm Rohre umsteigen, da passt dann leider garnichts mehr.... Andreas |
