Hier noch ein Video vom Start.

Anhang: ama_start.mp4

Gruß Marcel

Geändert von WARAausKIEL am 28. August 2014 um 15:30

Hallo Marcel,
sehr schöne Arbeit (wie gewohnt), das Startvideo sieht auch ganz gut aus, leider ist die Landung nicht zu sehen. :/
Hast du schon eine Idee, was genau das Problem des Timers war?
Viel Glück bei der Reparatur, werde wohl auch bald mit dem Laminieren anfangen. 16 Bar sorglos zu starten sind schon eine Versuchung, da nimmt man auch ein paar Gramm mehr in Kauf. Wir viel mehr wiegt die Rakete denn mit Laminierung?
Gruß

Geändert von RaketfuedRockets am 28. August 2014 um 20:15

Nach dem Laminieren sind es bei dieser Rakete 95 g mehr.
Dafür mache ich mir jetzt keine Sorgen mehr über eine reißende Klebestellen.
Mit der Reparatur habe ich schon begonnen, halb so wild.
Wahrscheinlich hat der Timer einfach das Ende seiner Tage erreicht. Einmal zu weit aufgezogen, ein Absturz zu viel, ..... ?
Ist ja alles nur aus Kunststoff und hält nicht viel aus.
Ich überlege schon, ob ich doch auf eine elektronische Auslösung umsteige.
Marcel

Hallo,
der Drucktank hat ein neues Oberteil, muss nur noch laminiert werden.
den Auslöser für den Fallschirmauswurf mache ich jetzt elektrisch mit einem kleinen Servo.
Angesteuert wird der dann per Funk.

Die alte Fallschirmkammer kann ich für diese Umrüstung nicht mehr nutzen.
Also habe ich mit dem Bau einer neuen begonnen.

Folgende Punkte sollen erfüllt werden:

1. In der Kammer befindet sich nur der Schirm.
2. Die Tür wird weder mit einem Gummi noch mit einer Schnur zugehalten.
3. Eine einfache Verriegelung der Tür.
4. Das Servo zur Entriegelung der Tür befindet sich oberhalb der Kammer.

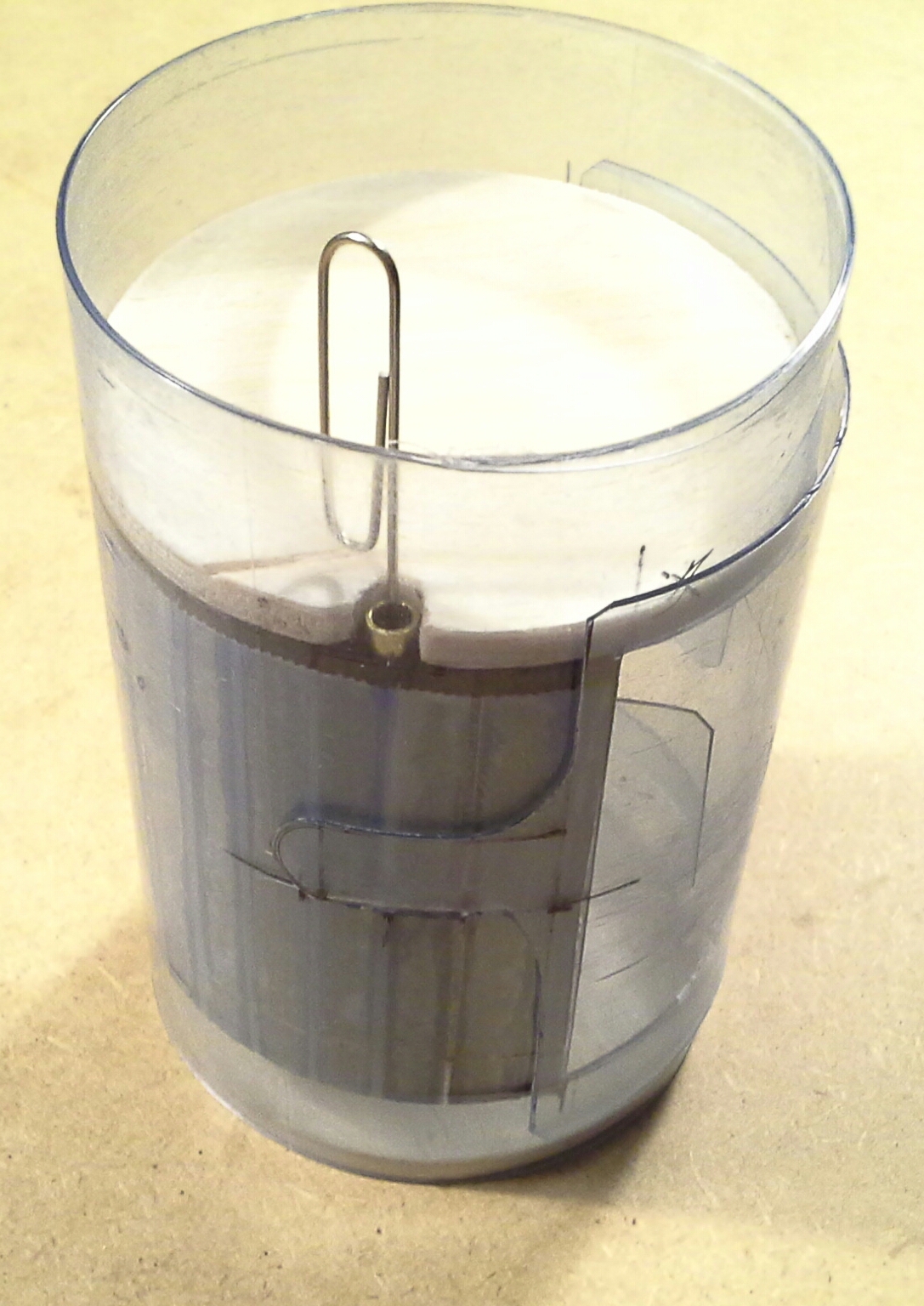

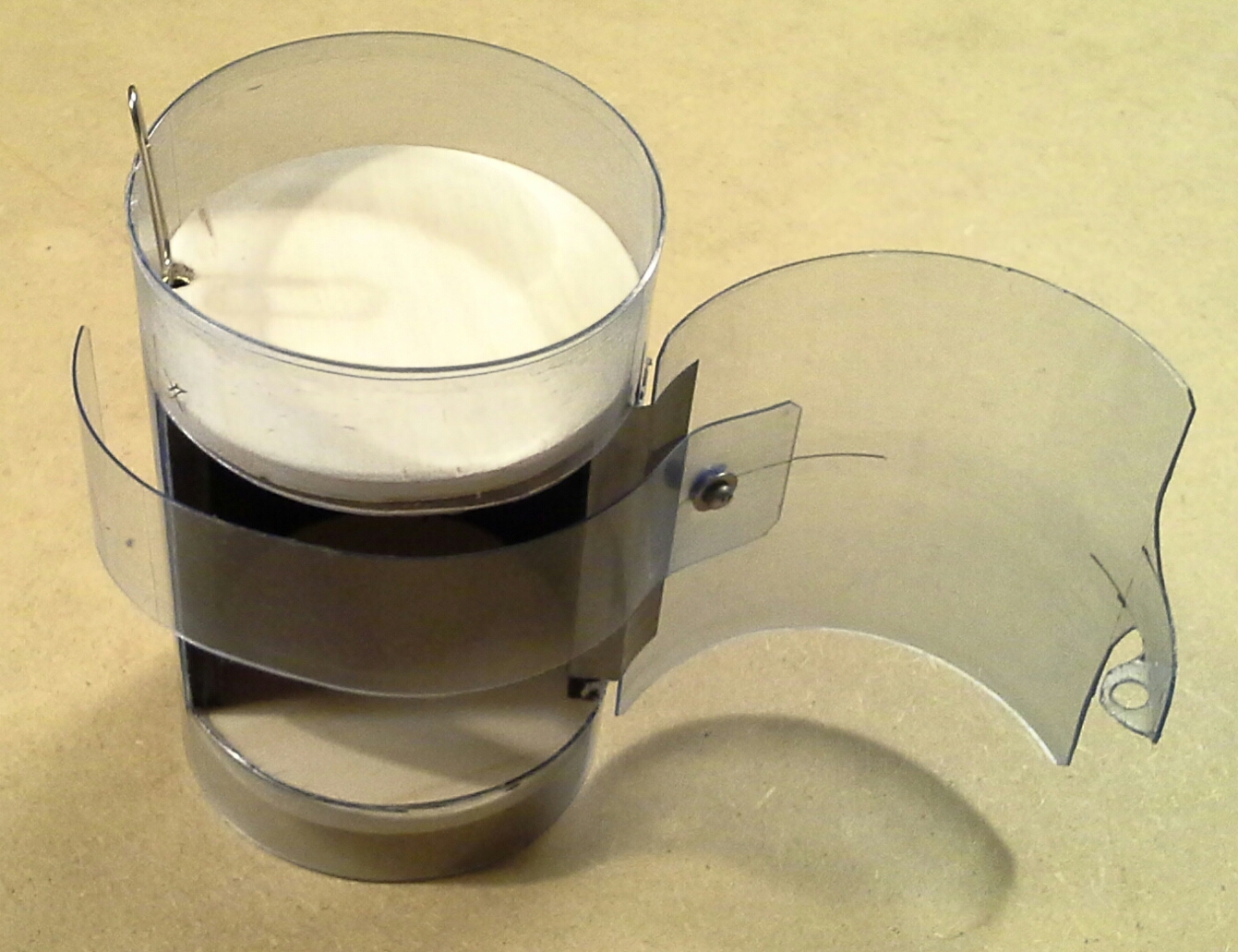

Das Ergebnis sieht dann so aus (Elektrik fehlt noch)



Bis jetzt wiegt die Fallschirmkammer 39 g.

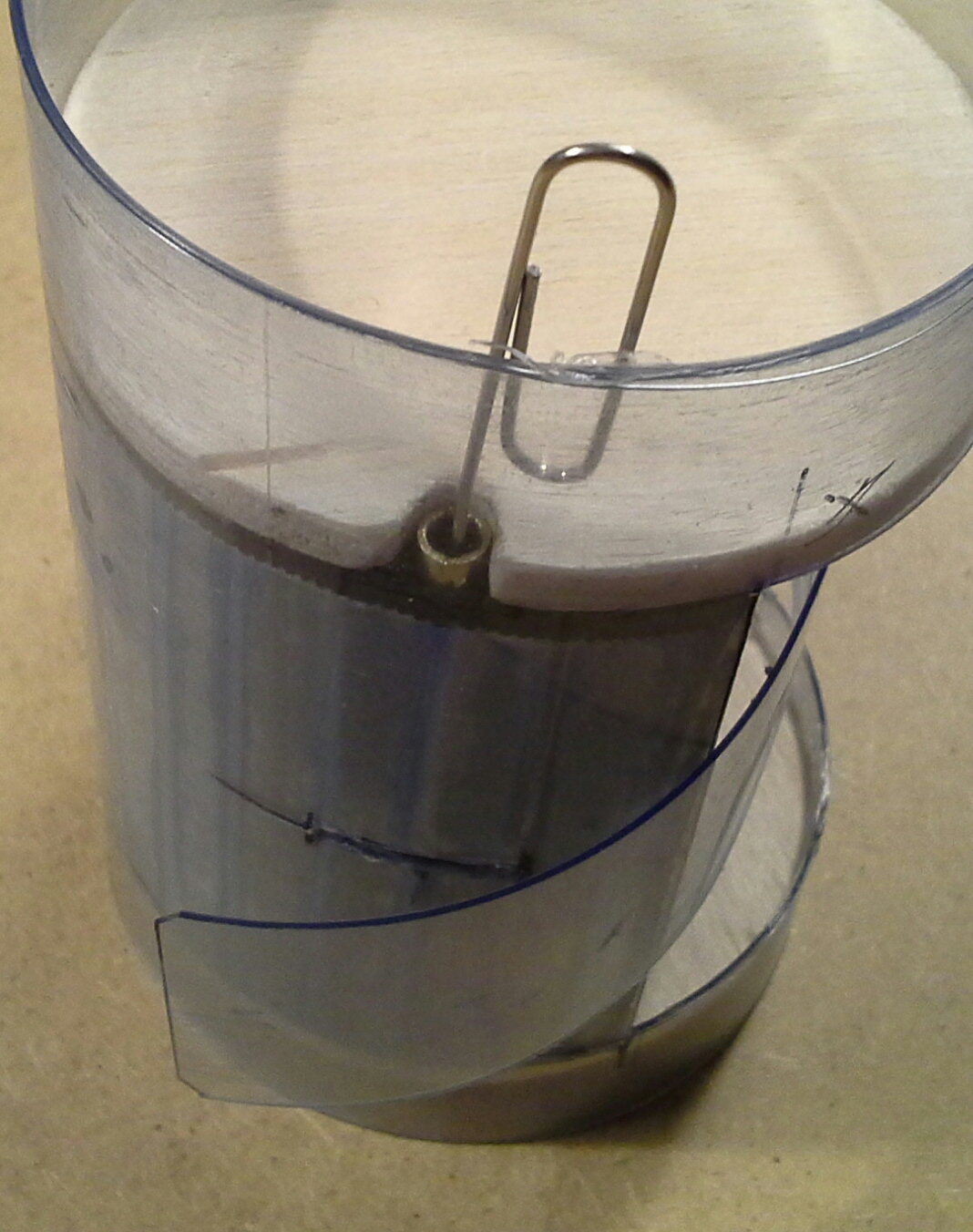

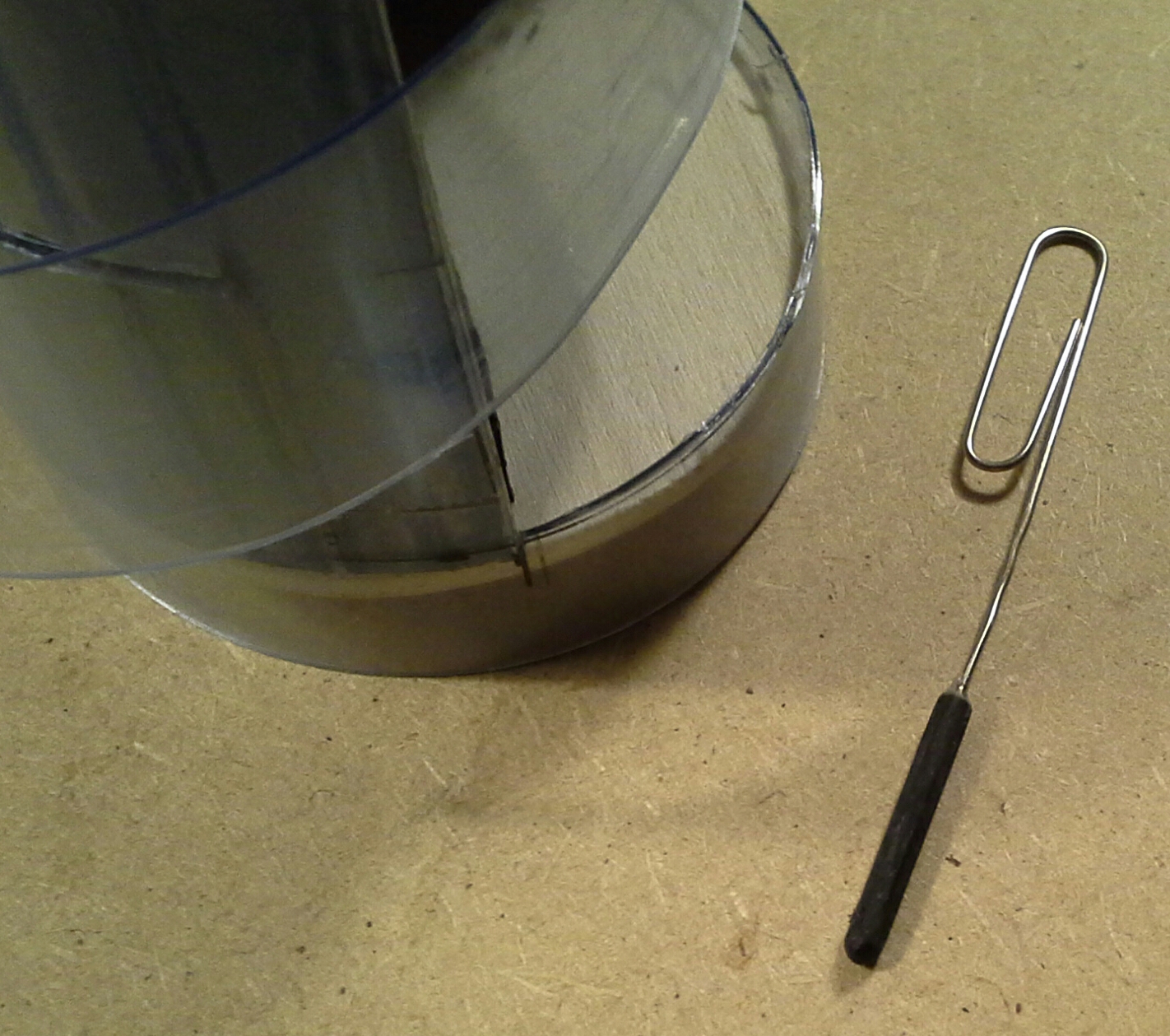

Die Verriegelung der Tür erfolgt mit einem 3 mm CFK Stab. Dieser wird durch ein Messingröhrchen geführt.
Am oberen Ende habe ich einen Draht in den Stab gesteckt und verklebt. Dieser Draht kommt später an das Servo.





Am Ende der Tür befindet sich eine abgewinkelte Lasche mit einem Loch. Diese wird durch einen Schlitz in die Kammer gesteckt.
Der CFK Stab wird dann durch das Loch in der Lasche gesteckt. Fertig, Tür zu.






Und so funktioniert das dann

Anhang: kammer05.mp4

Marcel

So, langsam geht es weiter.
Die Aufnahme für das Servo ist fertig. Habe ich aus dünnem Aluminium Blech gebaut.
Das Servo wird da einfach eingesteckt und klemmt dann fest.

Bevor ich die Bedienung mit Funk baue, nehme ich einen elektrischen Timer.
Genau genommen die Schaltung mit dem NE555 von Kabelmann. Nachdem Ich im Modellbahn-Bereich nach kleinen Schaltungen gesucht hatte, habe ich zufällig auch die ursprüngliche Schaltung gefunden, die Kabelmann dann modifiziert hat.
Mit etwas googeln habe ich dann diese Schaltung auch hier im Forum gefunden.
Hätte ich mal gleich hier gesucht.
Ich werde diese Schaltung noch etwas an meine Fallschirmkammer anpassen.
Den Endlagenschalter für den Zustand geschlossen lasse ich weg.
Für den Zustand offen nutze ich auch keinen Endlagenschalter. Da das Servo beim Öffnen stoppen soll wenn der Schirm draußen ist, frage ich genau diesen Zustand ab.
In der Fallschirmkammer befindet sich an der Rückwand ein Microtaster. Auf den Betätigungsknopf habe ich eine kleine PET-Platte geschraubt.
Der Taster ist ein Schließer, der mit dem Schirm in der Kammer betätigt also geschlossen ist.
Wird der Schirm ausgeworfen, so arbeitet der Taster in diesem Moment als Öffner und unterbricht die Ansteuerung des Servos.

Als nächstes werde ich mal die Teile für den Timer bestellen.
Marcel

Habe ich ganz vergessen.
Für die Versorgung nehme ich zwei CR2032. Sind dann 6 V.
Genug Leistung und leichter als ein 9V Block.

Wie wirst Du die beiden CR2032 mit der Schaltung verbinden? Werden sie gelötet? Beim Start könnten in einem Halter ja Kontaktprobleme auftreten oder sie könnten gar herausfallen.

Achim

Nach meiner Erfahrung ist es gut, wenn man weiß, bis zu welcher Spannung das Servo für einen gegebenen Batterietyp sicher schaltet. Man ist dann nach Messung vor dem Start einigermaßen sicher, dass die Batterie durchhält, wenn man einen kleinen Sicherheitsfaktor zugibt.

Von Blöcken mit 9 Volt würde ich auch die Finger lassen. Habe damit schlechte Erfahrungen, zum Glück noch bei vorherigen Tests und nicht erst auf dem Feld gemacht.

Achim

Hallo Achim,
die beiden Batterien sitzen in so einem Halter mit einer Klammer.

Ich wollte die Halter so einbauen, dass die Batterien später hochkant stehen. Die Haltefedern sind relativ stark. Eventuell sichere ich die Batterien noch zusätzlich mit einem Kabelbinder oder so.
Bezüglich der ausreichenden Restspannung werde ich das noch testen.

Die Schaltung sieht so aus.

S1 wechselt zwischen dem Modus Timer-Betrieb und Tür verriegeln (Reset)
S2 Mit diesem Taster wird die Tür der Kammer verriegelt
S3 sitzt in der Fallschirmkammer und registriert den Auswurf. Stoppt das Servo.
ABR Stiftschalter zum Starten des Timers
LED 1 Leuchtet bei aktivem Timer-Modus
Soweit die Überlegung. Sollte jemandem ein Fehler auffallen, bitte melden.
Marcel

Vielleicht kann man die Halter ja so einbauen, dass die Seite des Halters, an der die Feder angebracht ist, unten sitzt. Dann können sie eigentlich beim Start nicht herausrutschen.

Achim
