bully
Epoxy-Meister
Registriert seit: Nov 2004
Wohnort: Bayern
Verein: Solaris-RMB
Beiträge: 462
Status: Offline
|
ich kann dazu nur folgendes sagen: Technische Veränderungen zur Verbesserung dieses Produktes bleiben jederzeit vorbehalten  VG Michael
Aus jedem Versuch wird man etwas mehr kluch!?
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5251
Status: Offline
|

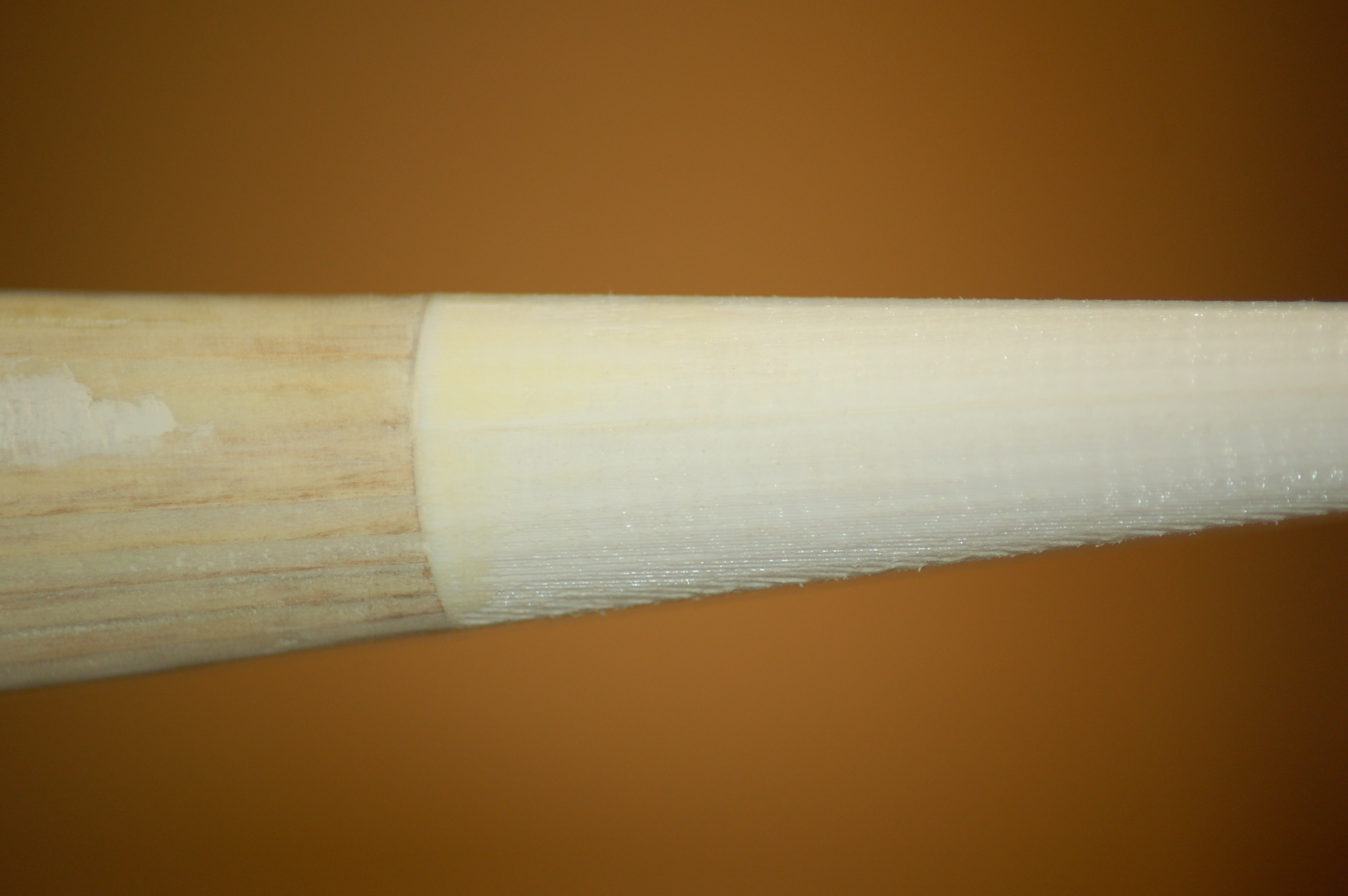

He Oliver, tolles Projekt  ! Mich würde mal besonders die Herstellung der genialen Spitze interessieren, hast du da vielleicht mal noch ein paar Detailfotos ? Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8351
Status: Offline
|
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8351
Status: Offline
|

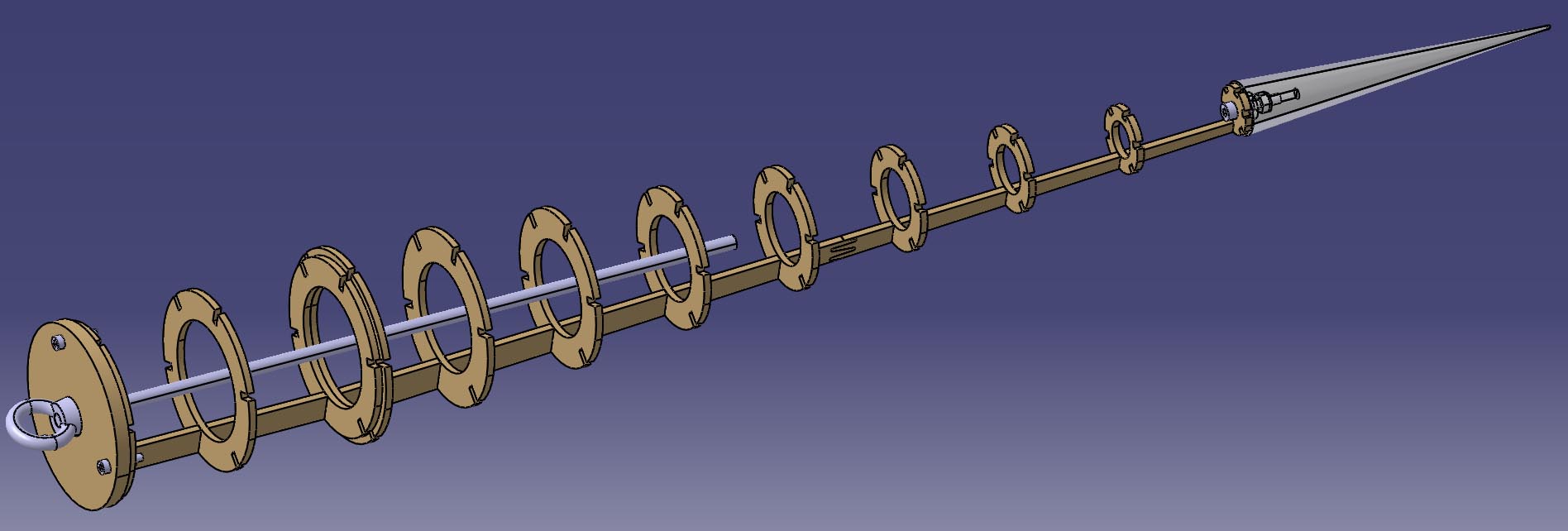

Dieser Screenshot ist vielleicht etwas aufschlussreicher. Links ist der 6-mm-Spant zu sehen, der mit drei M3-Schrauben am dünnen Spant im Kuppler befestigt wird. Mit einer Ringmutter wird hier auch die Gewindestange angebracht. Der kegelförmige Teil ist getrennt vom zylindrischen. Man sieht auch den »geschäfteten« Übergang im Stringer, da meine Fräse nur knapp 30 cm lange Teile bearbeiten kann. Ganz vorne sind die zwei gedruckten Hälften der Spitze sowie die Schraube und Mutter zur Befestigung zu erkennen.  Oliver
Geändert von Oliver Arend am 21. Januar 2020 um 18:27
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5251
Status: Offline
|
Zitat:
Original geschrieben von Oliver Arend
Dieser Screenshot ist vielleicht etwas aufschlussreicher.
Oliver
Wow,  ! Ganz schön aufwendig aber tolles Ergebnis ! Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2811
Status: Offline
|
Hallo Oliver,
saubere Arbeit, respekt.
Um die Portalfräse beneide ich Dich.
Gruß Ralf
#Don’t Look Up
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8351
Status: Offline
|
> Um die Portalfräse beneide ich Dich.
Ja, so eine Fräse ist schon was feines. Ist aber »nur« eine Stepcraft D300, das liegt auch im Rahmen Deiner Möglichkeiten ;-) Einen halben Meter Tisch/Werkbank wirst Du ja noch irgendwo haben.
Oliver
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2811
Status: Offline
|
Zitat:
Original geschrieben von Oliver Arend
> ..................Einen halben Meter Tisch/Werkbank wirst Du ja noch irgendwo haben.
Oliver
Irgend wo da fängt das Problem an. Was ist wichtiger eine Portalfräse oder eine kleine Drehbank? Ich kann mich nicht entscheiden. Also bleibt der Platz erst einmal frei. Gruß Ralf
#Don’t Look Up
|
|
Trevize
SP-Schnüffler
Registriert seit: Jan 2008
Wohnort: nahe Gö
Verein: Solaris, TRA (L1), AGM
Beiträge: 929
Status: Offline
|
Ich will den Thread nicht zerreden, deswegen zunächst: Sehr coole Spitze!
Und: Ganz klar Portalfräse. Zur Not kannste da immer eine vierte Achse dranbasteln.
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8351
Status: Offline
|
> Was ist wichtiger eine Portalfräse oder eine kleine Drehbank?
> Ich kann mich nicht entscheiden. Also bleibt der Platz erst einmal frei.
Du brauchst also einen Paternoster für Deine Maschinen ;-)
Ich habe schon eine gute (?) Idee für den Elektronik-Einschub für die »Ramjets«, die werde ich über die nächsten Tage fertig zeichnen und dann drucken.
Grundsätzliches Prinzip ist ein Fach, in das der Akku eingelegt wird, und der Simply wird dann darübergeklappt und mit einer Schraube befestigt. Das ganze Teil wird dann wie gezeigt mit einer Schraube an der Flosse befestigt. Aktivierungsschalter und 8-Pol-Buchse für die Anschlüsse würde fest in dem Einsatz verbaut.
Oliver
|
|
|
