Also hier ist der angekündigte

Einsteiger's Guide to Eagle

Wenn noch Fragen offen sind, bitte hier posten! Hoffentlich hilft es, nach den ersten Schritten mit Eagle den Frust zu verhindern. Ich bin zwar kein E-Ing., aber in meinen Augen taugt das Programm ganz gut - ich bin mehr als zufrieden.

<hr size="3">
<font face="Verdana, Arial" size="2">
<div align="justify">
<font size="4">
Einsteiger's Guide für Eagle-Anfänger
</font>
<font size="1">
Na ja - nicht für den "blutigen" Anfänger... Dieses Skript hilft, wenn Sie das
erste Mal verzweifelt sind!
</font>


<hr>
<b>A L L G E M E I N E S</b>
<hr>


<b>Layer</b>
Eagle ist eine Layer-orientiertes Vector-CAD-Programm.
Dieses (geniale) Konzept müssen Sie erst einmal verinnerlichen. Wenn z.B.
ein Bauteil angelegt wird, wird es
- im <b>schematic</b>-Bereich (Schaltplan) in den Lagen Pins, Symbols, Names und Values
eingerichtet (beim Ausdruck können Sie dann wählen, was Sie davon auf dem Papier
sehen wollen)
- im <b>board</b>-Bereich (Platine) in den Lagen Top (bzw. Bottom), Pads, Place, Name,
Value, Restrict u.a. angelegt.
Wenn Sie ein Bauteil auf dem Board spiegeln, werden automatisch die zugehörigen
Top-Layer in Bottom-Layer gewandelt bzw. umgekehrt.
Bei den boards sind die Restrict-Felder (die Sie mit Square bzw. Polygon eingeben)
wichtig: Damit können Sie den Autorouter zwingen, Bereiche zu meiden. Bei der
D-Serie sind z.B. die nicht lötbaren Bereiche der Oberseite unter C, El.-C,
Pfostenreihen u.a. so geblockt.

<b>ungewohnte copy-/group-Funktion</b>
Bei der Anwahl von Elementen bedeutet:
links-Klick: dieses Element wählen
(bei überlappenden Teilen -> highlight -> links-Klicke zur Teile-Auswahl)
rechts-Klick: Aktion, z.B. drehen des Teils

Wenn Sie aber mit rechts-Klick anfangen, wird die zuletzt gewählte Gruppe (mit dem
Lasso-Kasten) aktiviert! Es passiert öfter, dass man irrtümlich die rechte Taste
bereits am Anfang drückt und dann ein ziemliches Schlamassel anrichtet...

<b>Teile kopieren</b> (auch in andere Projekte hinein):
- Elemente mit Group-Werkzeug auswählen
- Cut-Werkzeug
- Gruppe mit Rechts-Klick auswählen
- mit Paste-Werkzeug einfügen


<b>Verwendung der downgeloadeten Dateien</b>
Legen Sie im Eagle-Verzeichnis ein Unterverzeichnis \projects\d-serie an
Übertragen Sie jeweils die *.sch- und *.brd-Dateien dahin


<hr>
<b>P L A T I N E N</b>
<hr>


<b>Ausdruck der Platinen</b>
Laden Sie die jeweilige *.brd-Datei
Öffnen Sie die Layer-Einstellung und wählen Sie die zu druckenden Layer:
top+pads+vias+dimension für die Oberseite
bottom+pads+vias+dimension für die Unterseite
tplace+dimension+pads für den Bestückungsplan
Vor dem Druck müssen Sie i.d.R. die Ränder vergrössern
Wählen Sie als Druckoption ausserdem monochrom + solid!


<b>Ändern der Bahnen</b>
- Ändern der Bahndicke:
Change-Werkzeug, Width, gewünschte Breite, dann Bahn anklicken
Bei Bahngewirr Statuszeile lesen!
- Ändern der Bahnpunkte:
Verschiebe-Werkzeug, Bahnpunkt anklicken
- Einfügen zusätzlicher Bahnpunkte:
Split-Werkzeug, oben Linientyp wählen (!)
gewünschte Stelle auf der alten Bahn anklicken
danach ziehen oder verschieben


<b>Ändern von Bauteile-Lage und -Orientierung</b>
- zuführende Bahnen mit dem Ripup-Werkzeug auflösen
- Bauteil verschieben oder drehen (mit rechter Maustaste)
- Bauteil mit Autoroute wieder "anschliessen"


<b>Bauteil ändern (das Bauteil selbst) / hinzufügen</b>
- Schaltplan (Icon in Pictogrammleiste) wählen
- Bauteil löschen
- neues Bauteil mit add hinzufügen und verschieben
- Leitungen anschliessen (geht meist -meist!- automatisch)
- ERC-Check durchführen
- Layout wählen
- Bauteil an gewünschte Stelle schieben
- mit Autoroute wieder anschliessen


<b>Autoroute bei SMD</b>
Der Routing-Abstand muss von 50mil auf 25mil verkleinert werden



<hr>
<b>S C H A L T P L A N</b>
<hr>

Der Umgang mit dem Schaltplan-Editor klappt recht intuitiv. Bauteile werden mit dem
Add-Werkzeug aus den Bibliotheken (ggf. mit dem Use-Icon oben nachladen) geladen
und dann verschoben. Ggf. am Anfang benötigte Teile unten bereitstellen.
Dann werden die Leitungen mit dem Nets-Werkzeug (NICHT MIT DEM WIRE!!!) verlegt - wenn
man sich den "Pins" (ggf. mit Layer extra anzeigen lassen!) nähert, erfolgt der
Anschluss.

<b>ERC-Check</b>
ÄNDERN SIE <u>NIEMALS</u> EINEN PLAN OHNE DAS BOARD GELADEN ZU HABEN!
Sie können das Board danach wegschmeissen (aber ein neues erzeugen lassen -
und mit viel Mühe die Bauteile wieder positionieren).
Viele ERC-Fehler (Pin overlap etc.) entstehen, weil Sie ein Bauteil hinzugefügt
und an die richtige Stelle geschoben, aber nicht angeschlossen haben. Schnellkontrolle
beim Editieren: Nach dem Hinschieben des Bauteils kurz mit ihm Wackeln - ziehen die
Bahnen mit, dann klappt es.
Andere Fehler entstehen, weil Eagle bestimmte Netz-Namen erwartet (z.B. "VCC"), Sie
aber das Netz unbenannt gelassen haben: "Name"-Werkzeug wählen, Leitung anklicken
und entsprechend umnennen.


<hr>
<b>B A U T E I L E</b>
<hr>

Um Bauteile einzugeben bzw. zu ändern, müssen Sie die jeweilige Bibliothek vom Control
Panel aus öffnen bzw. anlegen. Vorweg: Bei www.conrad.de finden Sie mit ein bisschen
Suche praktisch alle Datenblätter im PDF-Format - sehr praktisch.
Das Bauteil erstellen Sie in drei Schritten:


<b>1. <i>package</i> (Gehäuse) definieren</b>
Bei SMDs setzen Sie das Grid (im View-Menü) auf 0.025 herunter
Geben Sie folgendes ein
- pads bzw. SMD-Pads
ab jetzt bitte VORHER JEWEILS LAYER WÄHLEN!!!:
- tPlace: Gehäuseumriss mit Linien, Kreisen
- tValue: den Text ">VALUE" eingeben
- tName: den Text ">NAME" eingeben
- Description vervollständigen
evtl. noch zusätzlich eingeben:
- tRestrict: Sperrgebiete für Bahnen auf der Oberseite
- bRestrict: dto., Unterseite
- Holes: Montagelöcher
- wichtig: mit dem Name-Werkzeug die Pins korrekt durchnummerieren!

<b>2. <i>symbol</i> (Symbol) definieren</b>
- Symbols: Kasten/Kreis, ggf. zusätzliche Linien
- (ohne Layerwahl): mit dem Pin-Werkzeug (unten) Anschlüsse festlegen (Icon-Bar beachten!)
- (ohne Layerwahl): mit Name-Werkzeug Pins beschriften
- (ohne Layerwahl): mit Change-Werkzeug/Direction Anschlussart festlegen:
NC,In,Out,I/O,Pwr
- Values: Text ">VALUE" eingeben
- Names: Text ">NAME" eingeben
Tipp: machen Sie die Symbole ziemlich (!) winzig. Grid (bei View) verkleinern.

<b>3. <i>device</i> (Bauteil) definieren</b>
- Gehäuse auswählen mit "New" rechts unten
- Symbol auswählen mit dem Add-Werkzeug mitte links
- Description vervollständigen
- Symbol-Anschlüsse mit den Pins "connect"en (erklärt sich fast von selbst)
Das war's!
Tipp: Wenn symbol oder package benutzt werden, kann man sie fast nicht mehr ändern.
Man muss dann erst die device(s) löschen... Mit dem Change-Werkzeug kann man aber
doch noch sehr viel verändern.

</div>
</font>

Habe gerade Povray + Brd2Pov ausprobiert, und kann nur sagen:

hip!

(richtige Bilder folgen bald)

Danke für den Link!

Bertram

Also, ich war gerade im Fotolabor. Die Platinen sind noch nicht ganz fertig (ein paar Bauteile fehlen leider noch, tja die Lieferschwierigkeiten...)

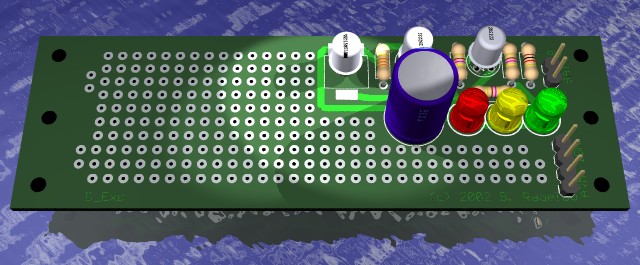

Da hätten wir den ersten aus der D-Serie, den D_EXP. Klar zu erkennen, dass man selber was auflöten kann. Der Rest rechts ist eine standardisierte Schaltstufe mit drei LEDs:
grün: Strom dran
gelb: Zünder dran UND scharf
rot: bitte zurücktreten...

(ups Ladeproblem)

Folgende Datei wurde angehängt:

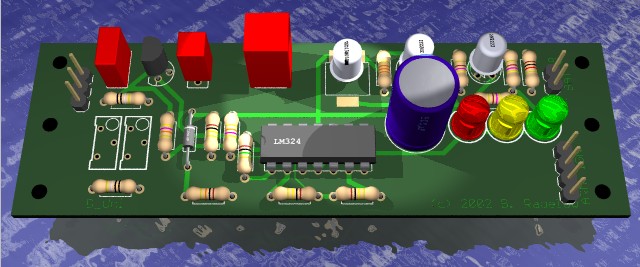

Als nächstes haben wir den D_UNI, eine universelle Platine für Sensoren aller Art, z.B.

- Fotowiderstand nach Ground - optische Gipfelpunkt-Erkennung
- Fotowiderstand nach Plus - Stufenzündung
- notfalls auch für mechanische Kontakte

Mit dabei natürlich ein Integrator für kleine Verzögerungen

Folgende Datei wurde angehängt:

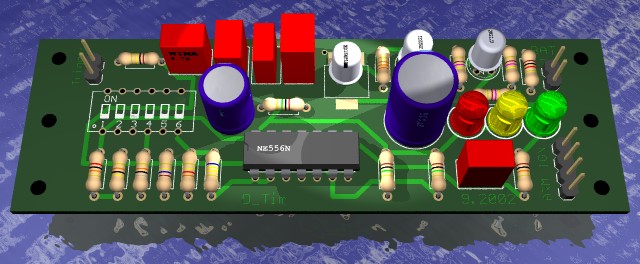

Ein Timer fehlt natürlich auch nicht:
D_TIM, 0,5-31,5 sec. Zwar analog, aber digital einstellbar.

Folgende Datei wurde angehängt:

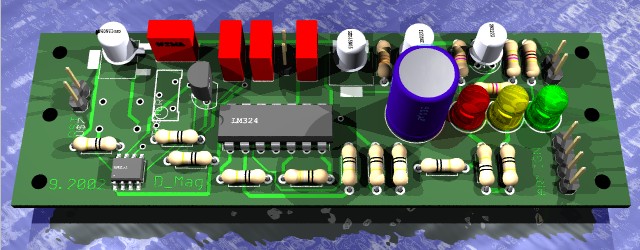

Der vierte im Bunde ist D_MAG, den ich wohl nicht mehr erklären muss

Folgende Datei wurde angehängt:

Nummer 5 wird D_BAR mit Höhenmesser und Nummer 6 wird D_RC für den Anschluss eines RC-Empfängers.

Dann habe ich glaube ich alles zusammen. Die Eagle-Dateien kann man dann auch irgendwo herunterladen; aber erst einmal versuche ich die Platinen irgendwo fertigen zu lassen. Dann gibt's vielleicht auch echte Bilder...

Die Platinen sind alle 100 x 32 mm gross und praktisch 100% kompatibel ("Womit fliegen wir den heute? Ach, den D_TIM hatte ich schon lange nicht mehr...")

Bertram

Grandios Bertram!

Hast du dich schon mal mit dem Gedanken getragen den Beruf zu wechseln?

Viele Grüße
Erwin

Hi,
beim überfliegen dieses Freds, bin ich darauf gestossen, dass es anscheinend Probleme mit dem ausdrucken bei Eagle gibt. Also es geht über den CAM-Processor, nun aber dort kann man ja keinen
Drucker einstellen wird so mancher festgestellt haben, ist richtig !!! - macht aber nichts.
Dort wählt man nur was man drucken will (Top, Bottom usw) und speichert dann den Job ab (Save job- extension .cam)

Dann geht man auf run (User Language Programs) und wählt cam2print aus !!!
Dann noch den Job gewählt (.cam)
Cam2print nutzt den bei Eagle eingestellten Standartdrucker !!!

So drucke ich meine Layouts mit Laserdrucker auf Transparentpapier

Gruß Uli
